室内环境空气质量监测系统

一、需求分析

室内环境一般泛指住家、办公室、工厂、影院、餐厅、商场等密闭或半密闭环境。由于室内或室外存在连续或间歇性排放的空气污染源，在通风不良的条件下使污染物在密闭空间累积，造成对人体的危害。每人每天约90%的时间处于室内的环境中，室内空气质量之良葵，直接影响生活质量及工作效率，因而室内空气污染物正逐渐受到人们的重视。有效监测室内空气质量，进行危害风险评估，积极采取相关措施，势在必行。

二、解决方案

针对上述需求，自主研发了一套集采集、监管、报警、分析于一体的室内环境监测系统，系统由硬件环境监测终端与软件易云系统组成，环境监测终端中的各种传感器可以检测到各类环境场景中的环境信息（甲醛、Fl2.5、PM10、PK1.0、温度、湿度）并将采集到的数据通过WIFI/以太网的方式上传至云端，通过易云系统的监测界面实时、在线、远程查看数据及其变化趋势。同时系统提供数据分析模型，包括曲线、图表、参数计算等方式，并支持预警、报警功能，便于管理者及时作出判断，改善环境质量。

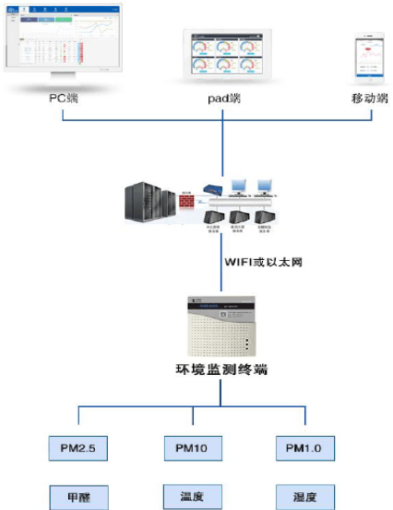

三、系统拓扑图



四、适用范围

1.学校教室（例如：幼儿园）

2.酒店、宾馆

3.饭店（大堂、包间）

4.商场、影院

5.办公司、生产车间

五、易云系统概述

木系统采用互联网+特有的云服务系统架构，整个系统采用B/S管理维护方

式。管理员可以通过任意联通互联网的设备，包括FC、手机、Pad等，登录云平

台，实现室内环境的实时监测。

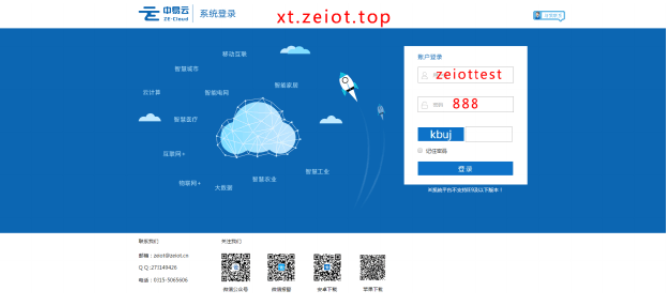

5.1系统登录

本系统采用B/S架构，用户只需通过浏览进入系统管理系统。用户通过分配的用户密码进行登录管理。



5.2主要功能概述

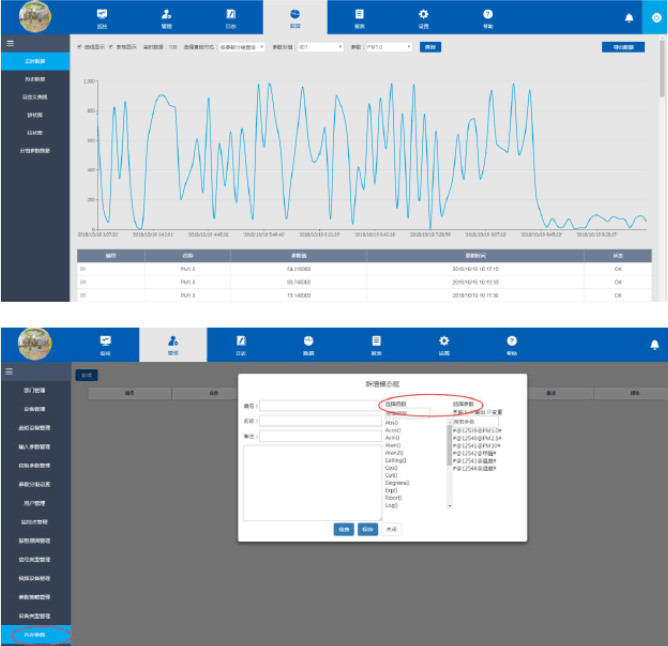

5.2.1远程数据监测功能

     系统具备远程数据监测功能，管理员可以通过数据监测界面，全天候、远程监测甲醛、PM2.5、温度等数据。并查看实时曲线，掌握变化趋势。系统同时支持自建监控点，模拟真实的监控场景，更加直观的展示各个应用场景的环境状况。

5.2.2数据储存与分析处理

平台可对采集数据进行统计、分析、计算，各项数据可由曲线、柱状图、饼状图表示各个参数的变化趋势，并进行多个参数最大值、最小值、平均值等的比较，还可通过内含参数进行计算。为管理人员对室内环境的各项数据进行分析提供数据支持。

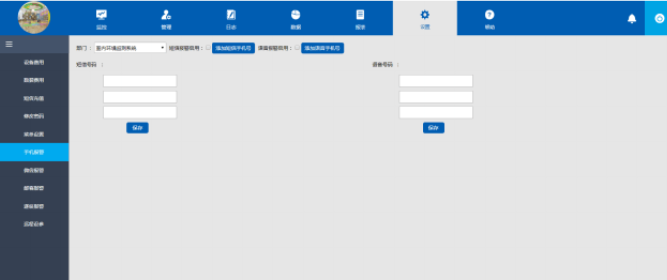

5.2.3预警、报警功能

当采集的各项数据达到预警设定条件时，系统可提前通知管理员，及时引起管理员注意，起到良好的预防作用；当达到报警设定的条件(过高、过低)或者通讯异常时，系统可自动向管理员发送短信、微信等报警信息，并显示报警原因保证各个管理员在第一时间接收到报警信息，及时作岀反馈，采取措施。



5.2.4报表功能

平台可自动生成标准日报表、高低日报表、可调月报表、标准月报表及高低月报表等，可根据不同时间段(精确到秒)自动生成各类报表，实现历史数据可追溯，形成知识库，并可导出到本地电脑进行保存及打印，便于管理员随时调用。

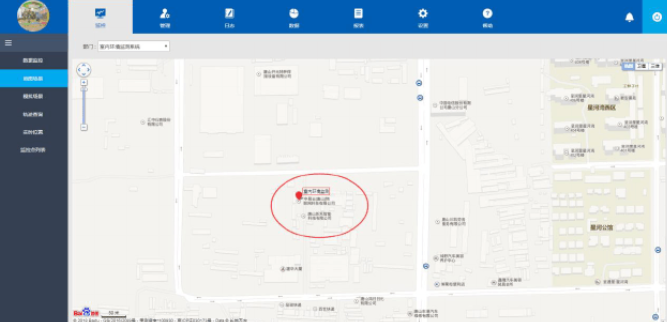

5.2.5场景地图

场景地图分为地图场景和模拟场景两大类：地图场景可以清晰明了的看到室内环境监测项目所在的具体位置(例如多个学校)；模拟场景可对每一项进行模拟。通过点击两个界面的红色标注，即可进入监控点并进行切换。在场景地图中，管理者可以俯瞰整个应用场景的系统构成。

5.2.6随心监控、数据共享

手机端冋步PC端数据，随时随地的方便査看实时数据、历史数据、报警数据，进行数据分析，第一时间掌握现场动态，灵活、高效、便捷、共享成果介绍

室内环境监测系统可广泛用于大厅、会议室、商场等人员较密集的场所以及办公室、酒店等人员停留时间较长的场所，实时监测甲醛、粉尘、温湿度等信息所获数据真实、准确，为实现室内环境信息数字化管理提供可能，为改善室内工作生活环境的空气质量提供科学依据。
